Caratteristiche :

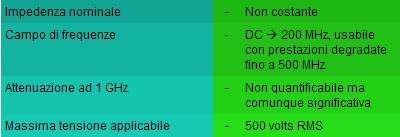

UHF
Questi connettori non sono protetti dall’azione degli agenti atmosferici ed a causa dell’incostante impedenza, che dipende da come viene montato il cavo coassiale, se ne consiglia l’uso solamente per basse frequenze.
N
Questi connettori hanno ottime prestazioni ad un costo contenuto, sono adatti ad impieghi con elevate potenze ed offrono una interfaccia meccanica robusta.
Sono la scelta adeguata per la maggior parte delle applicazioni RF.
Sono la scelta adeguata per la maggior parte delle applicazioni RF.

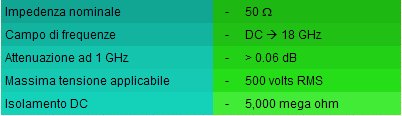

SMA
Sono connettori miniatura che si possono abbinare a cavi coassiali di tipo flessibile oppure semi rigido per impieghi nelle microonde, le prestazioni sono ottime anche oltre i 10 GHz ma non sono adatti a trattare elevate potenze. L’interfaccia meccanica č di precisione e richiede attenzione quando si intesta il cavo per non pregiudicarne le performance.
Il costo elevato ne giustifica l’uso solo per frequenze oltre il GHz.
Il costo elevato ne giustifica l’uso solo per frequenze oltre il GHz.
Sono un elemento che a volte si č portati a sottovalutare, al contrario invece in un impianto radio un diverso range di frequenze e potenze richiede l’adozione di un diverso tipo di conettore.

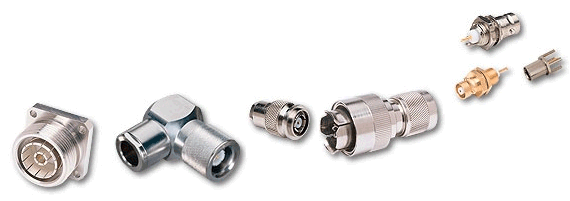

Vi proponiamo una descrizione delle tipologie di uso pių comune cosė da consentirvi una scelta dettata da considerazioni tecniche e non, come a volte accade, da consuetudini che appoggiano su errate convinzioni. Le immagini che vedrete sono inoltre in grado di darvi un’idea delle dimensioni reali dei plug (maschio) e dei jack (femmina) dei connettori.
Vi proponiamo una descrizione delle tipologie di uso pių comune cosė da consentirvi una scelta dettata da considerazioni tecniche e non, come a volte accade, da consuetudini che appoggiano su errate convinzioni. Le immagini che vedrete sono inoltre in grado di darvi un’idea delle dimensioni reali dei plug (maschio) e dei jack (femmina) dei connettori.

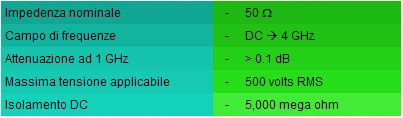

BNC
Questi connettori sono economici e compatti, il facile attacco a baionetta ne semplifica l’uso quando si devono compiere molte operazioni di inserimento / distacco.
Non sono adatti a trattare elevate potenze ed il loro impiego si limita agli impianti riceventi ed agli accessori da laboratorio.
Non sono adatti a trattare elevate potenze ed il loro impiego si limita agli impianti riceventi ed agli accessori da laboratorio.
Caratteristiche :
